高先利萬事? T
————————————
等級 | 醇解度 （mol %） | 粘度*1 （mPa?s） (4%,20 攝氏度) | pH*2 | 途用 |
|---|---|---|---|---|
| T-330H | 99.0 以上 | 27.0～32.0 | 6.0～8.0 | 印刷紙張、銅版紙、無碳復寫紙、乳化穩(wěn)定劑、粘合劑、膜、挖掘泥水調整劑 |
| T-330 | 95.0～98.0 | 27.0～33.0 | 6.5～7.5 | |
| T-350 | 93.0～95.0 | 27.0～33.0 | 6.5～7.5 |
＊1：在20℃條件下的4%的水溶液
＊2：在30℃條件下的4%的水溶液
▎性能
●該產品的水溶液的作用相當于聚合物電解質。
●對水的溶解性優(yōu)異。

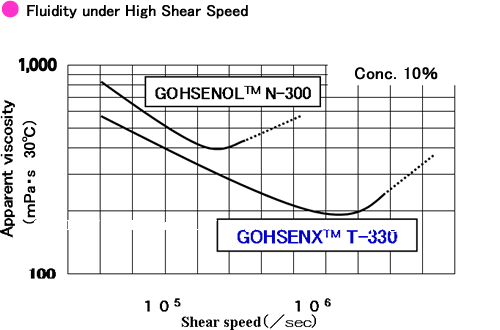

●其水溶液具備出色的粘度穩(wěn)定性，在高速剪切下，出現(xiàn)流動異常的可能性小，高速涂敷加工性能優(yōu)異。
●對堿性水溶液的性能優(yōu)異。

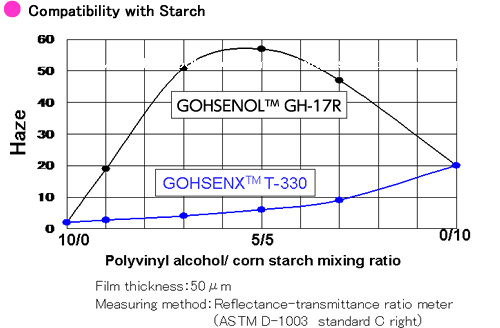

●與玉米淀粉等高分子的相容性非常好。
●能夠與金屬離子（尤其是鋁離子）形成螯合物，使金屬離子發(fā)生交聯(lián)，而不溶解。
●將本產品用于紙張的涂層操作，能夠大大地提高表面強度及紙張的Z軸的強度。
●改善紙張隔離性的效果好。
| 型號 | 交聯(lián)劑量(%) | 薄膜干燥條件 | 洗脫率(%) |
|---|---|---|---|
| T-330 | 0 | 23℃×風干 70℃×2分鐘 70℃×10分鐘 | 100 100 100 |
| 5 | 23℃×風干 70℃×2分鐘 70℃×10分鐘 | 100 100 64 | |
| 10 | 23℃×風干 70℃×2分鐘 70℃×10分鐘 | 71 59 42 |
洗脫率 ∶ 在70℃×1hr的條件下, 提取薄膜時，計算出的洗脫率(%)
交聯(lián)劑 ∶ WS-570(固體含量∶12.5％)星光PMC產品
交聯(lián)劑量 ∶ 有效成分含量/PVOH
| 品名 | 生物降解率(%) |
|---|---|
| 高先諾爾? GH-17 | 67 |
| 高先利萬事? T-330 | 45 |
生物降解性測試 ∶ 按照?±水性培養(yǎng)液中材料最終需氧生物分解能力的測定方法，
即,采用測定密閉呼吸計中需氧量的方法進行測試。
(JIS K6950∶ISO14851:1999)
| IGT 拉毛強度 （cm／sec） | Z軸強度 （kg／cm） | 滲透性 （sec） | 吸油性能 （sec） | |
|---|---|---|---|---|
| 高先利萬事? T-330H | 95 | 2.5 | 10 | 12 |
| 高先利萬事? T-330 | 90 | 2.3 | 13 | 20 |
| 高先利萬事? T-350 | 85 | 2.2 | 35 | 80 |
| 高先諾爾? N-300 | 65 | 1.7 | 8 | 10 |
| 氧化淀粉 | 50 | 1.3 | 8 | 8 |
基本組分:L-BKP 100 % ,基重 66克/平方米
施膠壓榨:90米/分鐘 線壓力 11千克/厘米
干燥:150 攝氏度×3分鐘 涂層重:1克/平方米
高先利萬事?的溶解
一邊攪拌常溫水，一邊慢慢加入，待完全分散后，加熱并且不斷地攪拌，升溫至80到90攝氏度時，保持30到60分鐘使其溶解。
| 樹脂 | COD(mg/kg)×104 | BOD5(mg/kg)×102 |
|---|---|---|
| 高先利萬事? T-330 | 99 | 83 |
| 高先諾爾? | 60～100 | 50～100 |
| 玉米淀粉 | 36 | 7,400 |
COD : 高錳酸鉀法（JIS K 0102)
BOD5 : 5天的BOD數(shù)據。
測定 : 計量證明事業(yè)注冊 大阪府第10013號 株式會社 大阪環(huán)境技術中心
